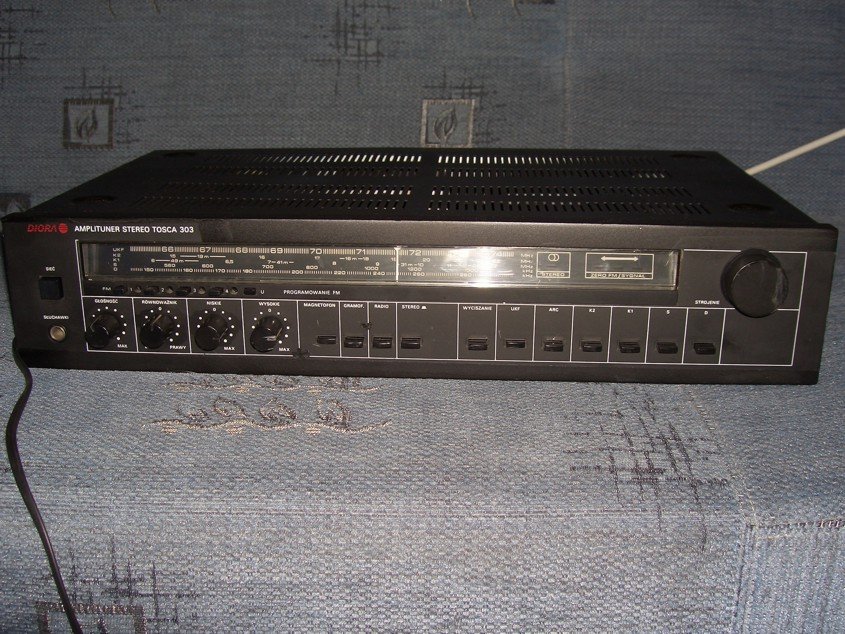

Amplituner Unitra Diora AWS Tosca 303

Dane techniczne /wg instrukcji serwisowej TOSCA AWS-303 z 1984r/
TUNER

* Zakresy odbieranych częstotliwości:
• DŁUGIE 150÷285 kHz
• ŚREDNIE 525÷1 605 kHz
• KRÓTKIE 1 5,95÷11,975 MHz
• KRÓTKIE 2 15,10÷21,75 MHz
• UKF 65,5÷74 MHz
* Częstotliwość pośrednia:
• AM 465 kHz
• FM 10,7 MHz
* Czułość użytkowa:
z anteny ferrytowej:
• DŁUGIE ≤1,6 mV/m
• ŚREDNIE ≤1,0 mV/m
z anteny zewnętrznej:
• DŁUGIE ≤160 µV
• ŚREDNIE ≤100 µV
• KRÓTKIE 1 ≤70 µV
• KRÓTKIE 2 ≤100 µV
• UKFstereo ≤15 µV (SEM)
• UKFmono ≤5 µV (SEM)
* Selektancja:
• AM ≥36 dB przy fs=1 MHz; ±9 kHz
• FM ≥40 dB przy fs=69 MHz; ±300 kHz
* Skuteczność działania ARW: ≥40 dB
* Tłumienie sygnałów p.cz.:
• AM ≥40 dB przy fs=250 kHz i 540 kHz
• FM ≥60 dB przy fs=69 MHz
* Tłumienie sygnałów lustrzanych przy odbiorze z anteny zewnętrznej:
• fale długie ≥46 dB przy fs=200 kHz
• fale średnie ≥36 dB przy fs=1 MHz
• fale krótkie ≥10 dB przy fs=9,6 MHz
• UKF ≥40 dB przy fs=69 MHz
* Próg ograniczania w torze FM: ≤5 µV
* Największy sygnał wejściowy:
• AM ≥100 mV przy fs=1 MHz
• FM ≥500 mV przy fs=69 MHz
* Tłumienie przesłuchu stereofonicznego na zakresie UKF: ≥30 dB przy fs=69 MHz i fm=1 kHz
* Stosunek napięć sygnał/szum + zakłócenia:
• AM ≥46 dB przy fs=1 MHz, Uwe=5 mV, fm=1 kHz, m=30%
• FM mono≥54 dB; stereo ≥50 dB przy fs=69 MHz, Uwe=1 mV, fm=1 kHz, ΔF=40 kHz
* Zakres przenoszonych częstotliwości:
• tor AM 40÷3 500 Hz
• tor FM 40÷12 500 Hz

WZMACNIACZ AKUSTYCZNY

* Znamionowa moc wyjściowa: 2×20 W przy Robc=2×8 Ω, h≤0,7% i f=1 kHz
* Pasmo przenoszenia: 40÷16 000 Hz
* Znamionowe napięcie wejściowe wzmacniacza m.cz.:
• magnetofon ≤200 mV
• gramofon z przetwornikiem magnetoelektrycznym ≤2 mV
* Zakres regulacji barwy dźwięku: ±10 dB dla 100 Hz i 10 kHz
* Odstęp sygnał/zakłócenia wzmacniacza m.cz. (wg IEC):
• dla wejścia liniowego ≥85 dB
• dla wejścia korekcyjnego ≥80 dB
* Tłumienie przesłuchu między poszczególnymi wejściami wzmacniacza m.cz.:
• ≥50 dB dla f=1 000 Hz
• ≥40 dB w zakresie 250÷10 000 Hz

POZOSTAŁE

* Zasilanie: sieć 220 V - 50 Hz
* Dopuszczalny pobór mocy: ok. 100 VA
* Wymiary: 440×90×260 mm
* Ciężar: ok. 7,1 kg
