Kenwood KA-7X

0.00


Manufacturer: Kenwood
Created by: h/k PL

COM_DJCATALOG2_FULL_TEXT:

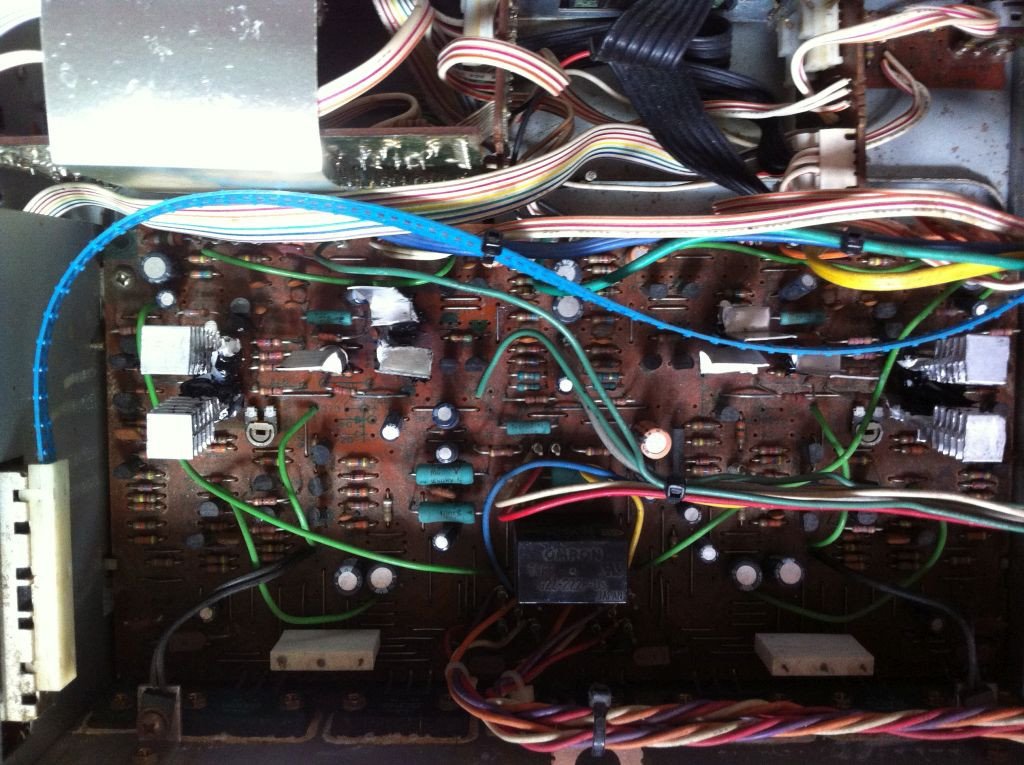

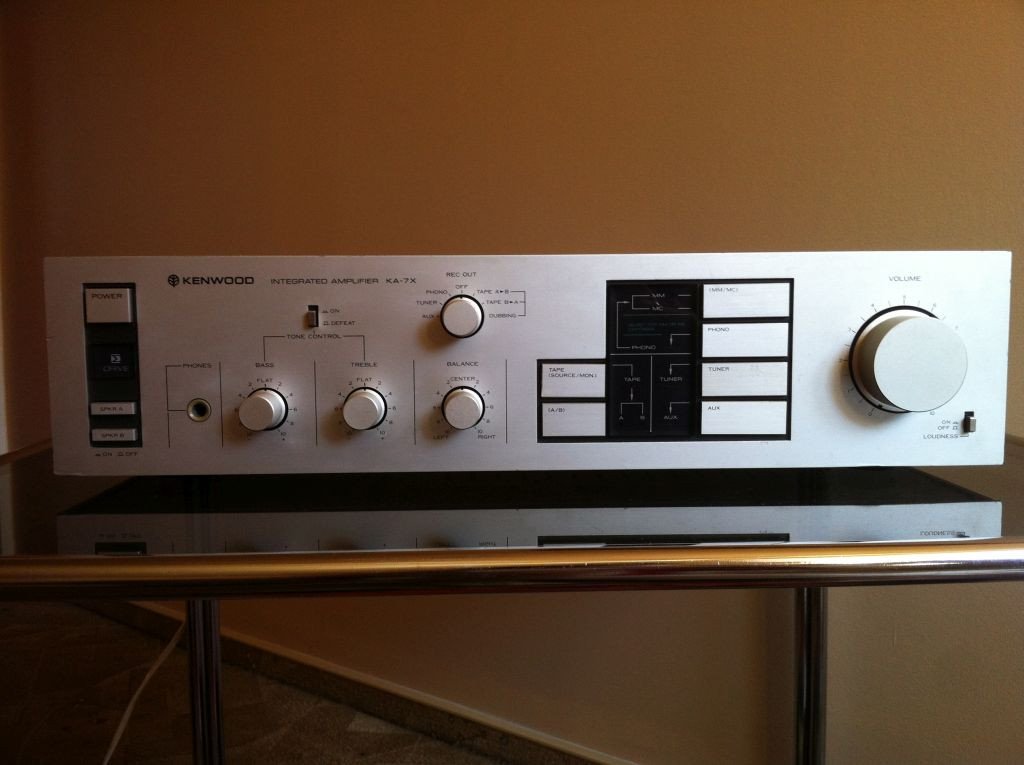

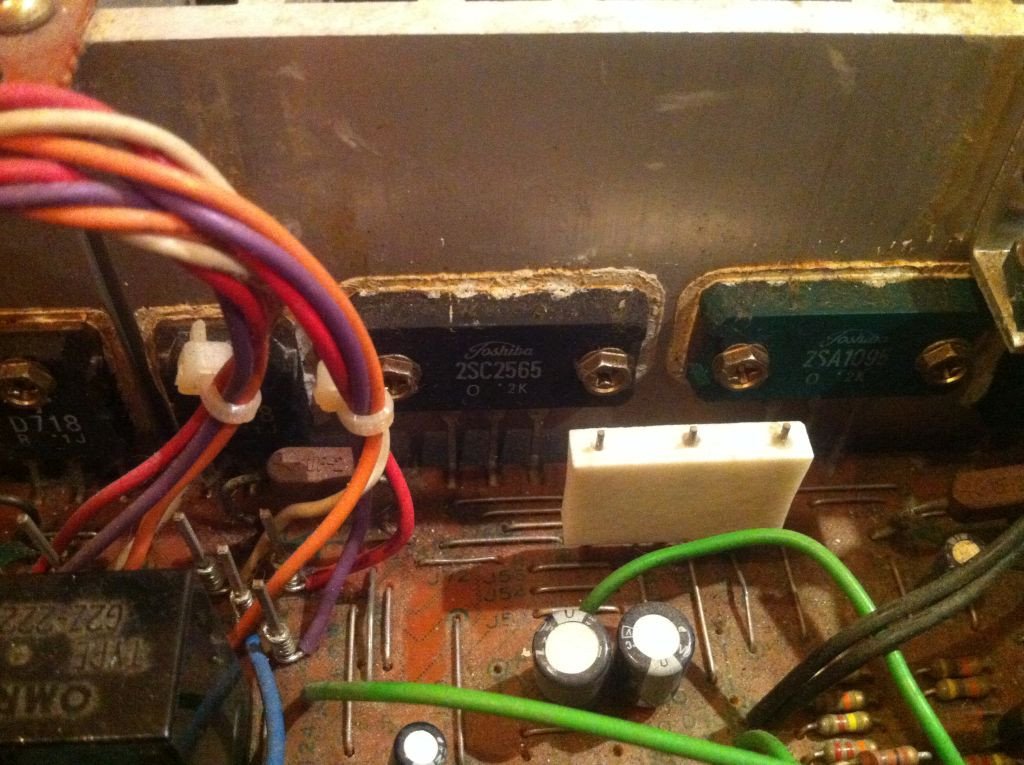

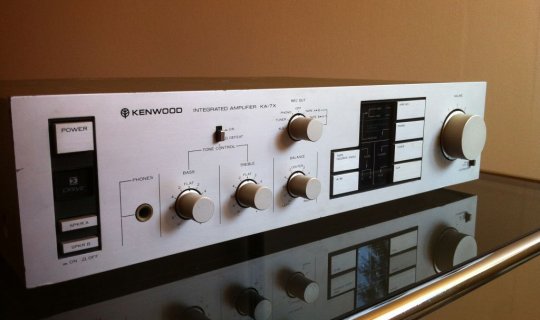

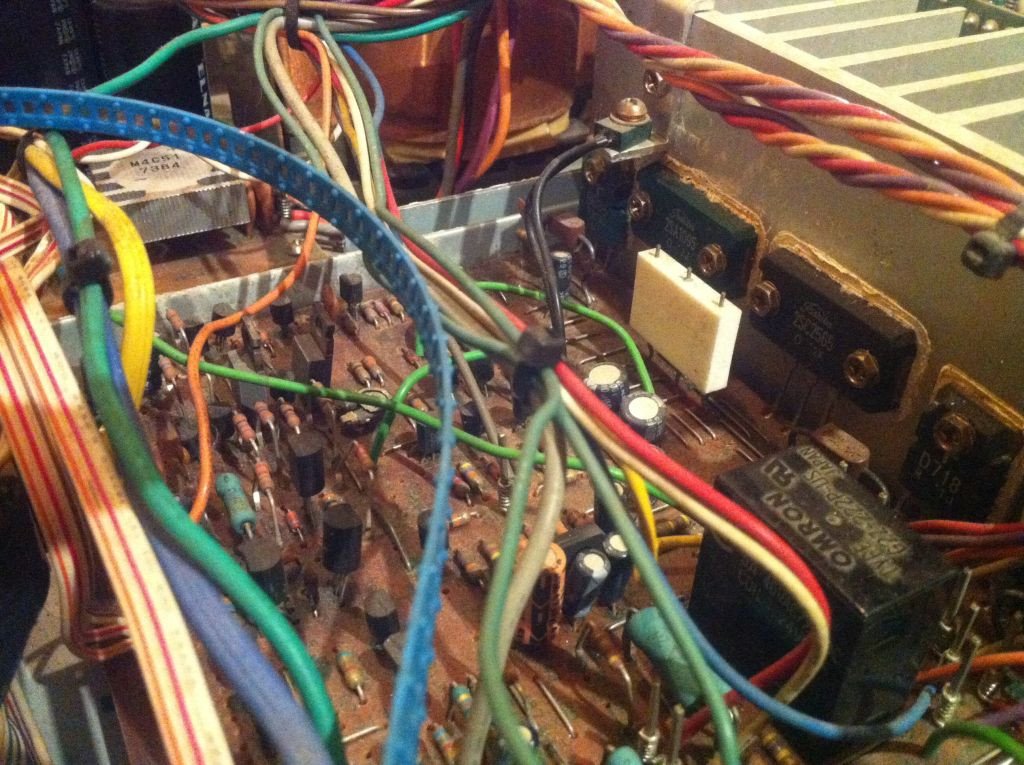

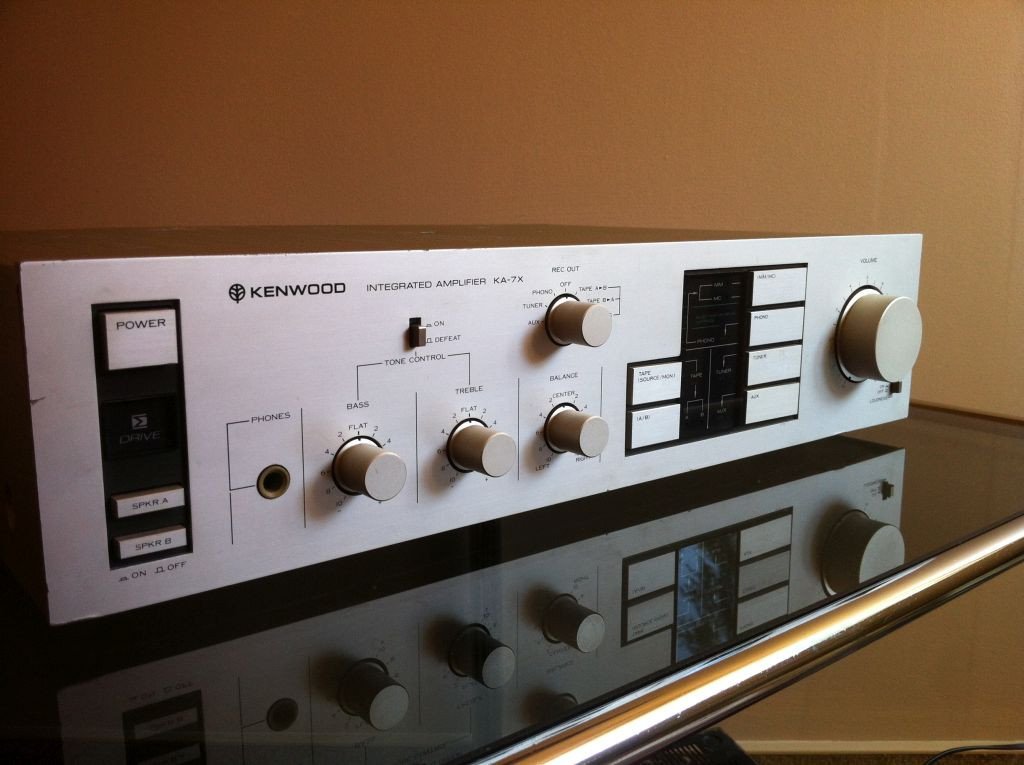

Wzmacniacz Kenwood KA-7X był produkowany na początku lat 80. Jest protoplastą słynnego wzmacniacza ("końcówki") Basic M1, od której różni się nieco innym rozwiązaniem stopnia wejściowego i brakiem: regulacji barwy, przedwzmacniacza gramofonowego oraz widocznych z zewnątrz wielu elementów (pokrętła, przełączniki). Pokrewne modele to m.in. KA-5X i KA-9X, z czego 9X różni się od tytułowego minimalnie większą znamionową mocą wyjściową 2x120W przy 8 omach, filtrem subsonicznym oraz przełączaną częstotliwością odcięcia filtrów regulacji barwy dźwięku. Prezentowany w niniejszym artykule wzmacniacz dysponuje znamionową mocą 2x100W przy 8 omach (chwilowa znacznie wyższa, rzędu ok. 2x150-200W przy tej impedancji obciążenia).KA-7X jest bardzo ciekawie rozwiązany. Ponieważ w zasadzie nie posiada on żadnego przedwzmacniacza (jedyny istniejący jest dla wejścia gramofonowego) regulacja barwy tonu jest wpięta w tor sprzężenia zwrotnego wzmacniacza mocy i może być odłączana przełącznikiem TONE CONTROL na przednim panelu. Sam wzmacniacz to klasa G, czyli dwa stopnie końcowe, co według producenta znacznie zwiększa sprawność i umożliwia redukcję materiałów użytych do wyprodukowania urządzenia (transformator, radiator). Stopień niższej mocy wykonano z pary komplementarnej 2SD718/2SB688, zasilany z 2x36V z filtracją 2x6800uF . Stopień wyższej mocy to tranzystory 2SC2921/2SA1215, zasilanie 2x69V i kondensatory 2x7500uF. Transformator dość solidny, radiator mały, najwidoczniej jednak w tej aplikacji się sprawdza.Brzmienie bardzo ładne i neutralne, z racji braku mocnych kolumn nie jestem w stanie doprowadzić wzmacniacza do granic jego możliwości, jednak do okolic 80W, którymi dysponują kolumny to nie ma żadnych zastrzeżeń.Sprzęt niestety posiada kilka wad. Jedna bardzo charakterystyczna dla właściwie każdego starszego sprzętu to trzeszczące przełączniki, szczególnie TONE CONTROL -  jest jak opisałem wcześniej na sprzężeniu zwrotnym wzmacniacza mocy. Druga i jedyna właściwie wada tego konkretnie modelu i zarazem poważna to często ulegające uszkodzeniu tranzystory w okolicach stopnia wejściowego, objaw to szybko nabierające na sile (do kilkunastu godzin) szeleszczenie zupełnie niezależne od położenia przełączników i pokręteł, które kończy przebiciem się tych tranzystorów i zniszczeniem kolejnych łącznie z końcowymi. Są to trzy tranzystorach w obudowach podobnych do TO-92, jedynie nieco dłuższe, które należy bezzwłocznie wymienić na te same modele, by uniknąć awarii (najlepiej zmienić na oryginały, podróbki nie zawsze wytrzymują napięcia tam panujące). Polecam również przy okazji wymienić także cały czas grzejące się tranzystory sterujące (obudowy TO-220), najlepiej na oryginalne. Koniecznie dać chłodzenie wszystkim tym 5 tranzystorom na każdym kanale (łącznie 10). Załączam zdjęcie przeze mnie wykonanej przeróbki.KA-7X jest bardzo tani w zakupie (80-200 zł) jak na takie możliwości, jednakże cena najwidoczniej wynika z wyżej opisanego problemu, na jaki z dużym prawdopodobieństwem może natknąć się nabywca sprzętu. Bardzo możliwym jest, że inżynierowie Kenwooda zauważyli problem i w Basic M1 skutecznie uporano się z tym kłopotem, gdzie jak wspomniałem na początku - dokonano zmian w okolicach tych tranzystorów oraz część ich usunięto.Zdecydowanie polecam ten sprzęt, ale niestety trzeba pomajstrować. Jeśli jest w przystępnej cenie w stanie oryginalnym, ewentualnie po fachowej naprawie i w pełni sprawny czy mający jakieś minimalne wady to warto. Jednak mimo tego koniecznym jest dać to dodatkowe chłodzenie.Na zdjęciu ostatnim występuje w komplecie z bardzo ładnie grającym tunerem KT-9X i przyzwoitym kompaktem Technics SL-P202.   Niektóre dane techniczne z instrukcji serwisowej: Moc znamionowa RMS w paśmie 20 do 20 000 Hz, zniekształcenia harmoniczne 0,008% THD - 2x100W/8 omów Impedancja znamionowa (na jeden kanał) - 4 do 16 omów Pasmo przenoszenia - 8Hz do 150 kHz Zniekształcenia intermodulacyjne (przebieg 60Hz : 4kHz, 7 : 1) - 0,008% Czas narastania - 1,8 uS Slew rate - ok. 100V/uS
